Herzlich Willkommen Auf meiner CTC 24V 32bit Reprap Drucker Seite |

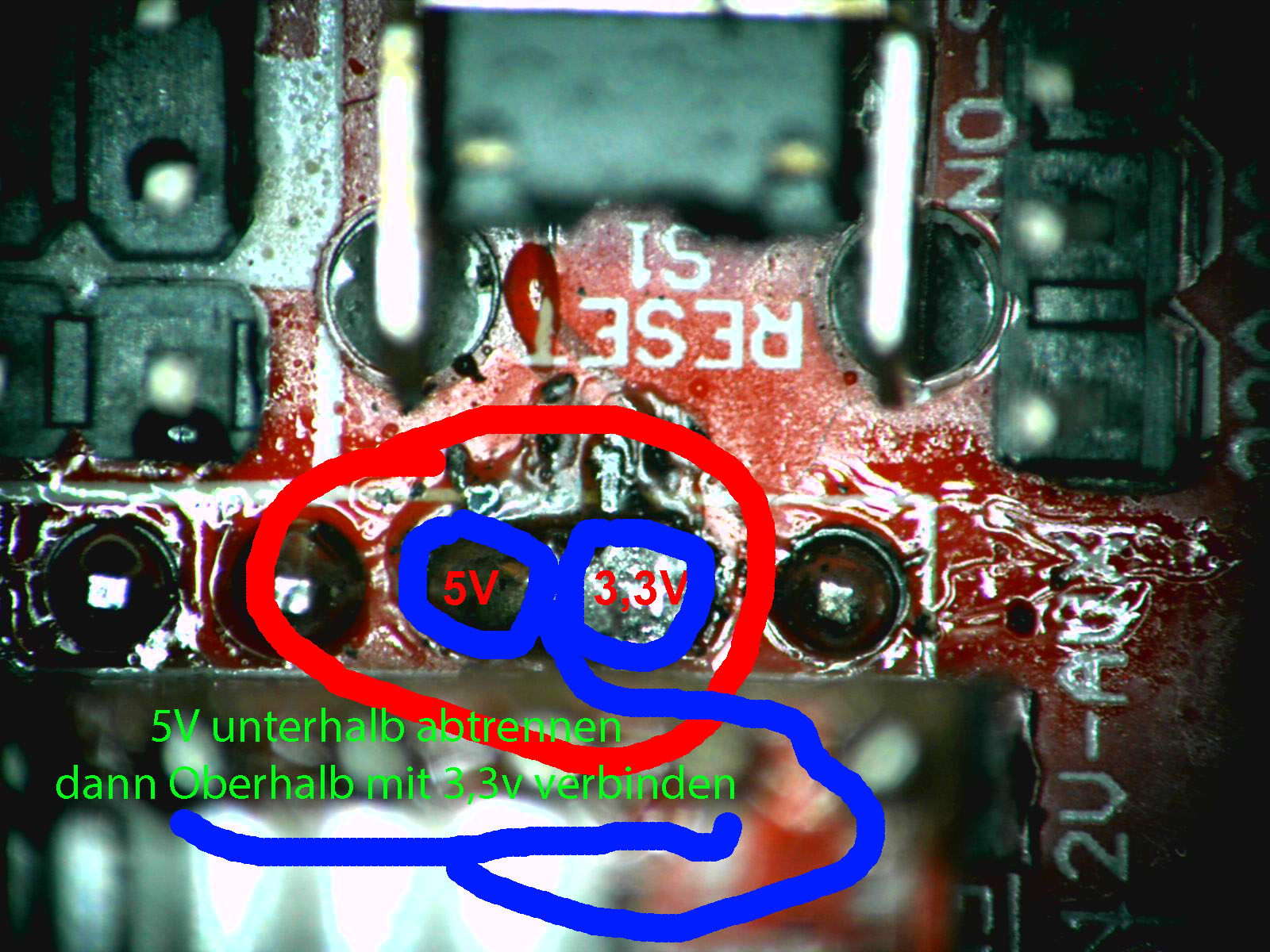

DUE R3 Firmware 32bit mit HR4988 Treiber 1/128 Schritte + Full Grafik Display Reprap discount 128x64 Umbau Ramps 1.4 auf 3,3V und 32 bit |
|

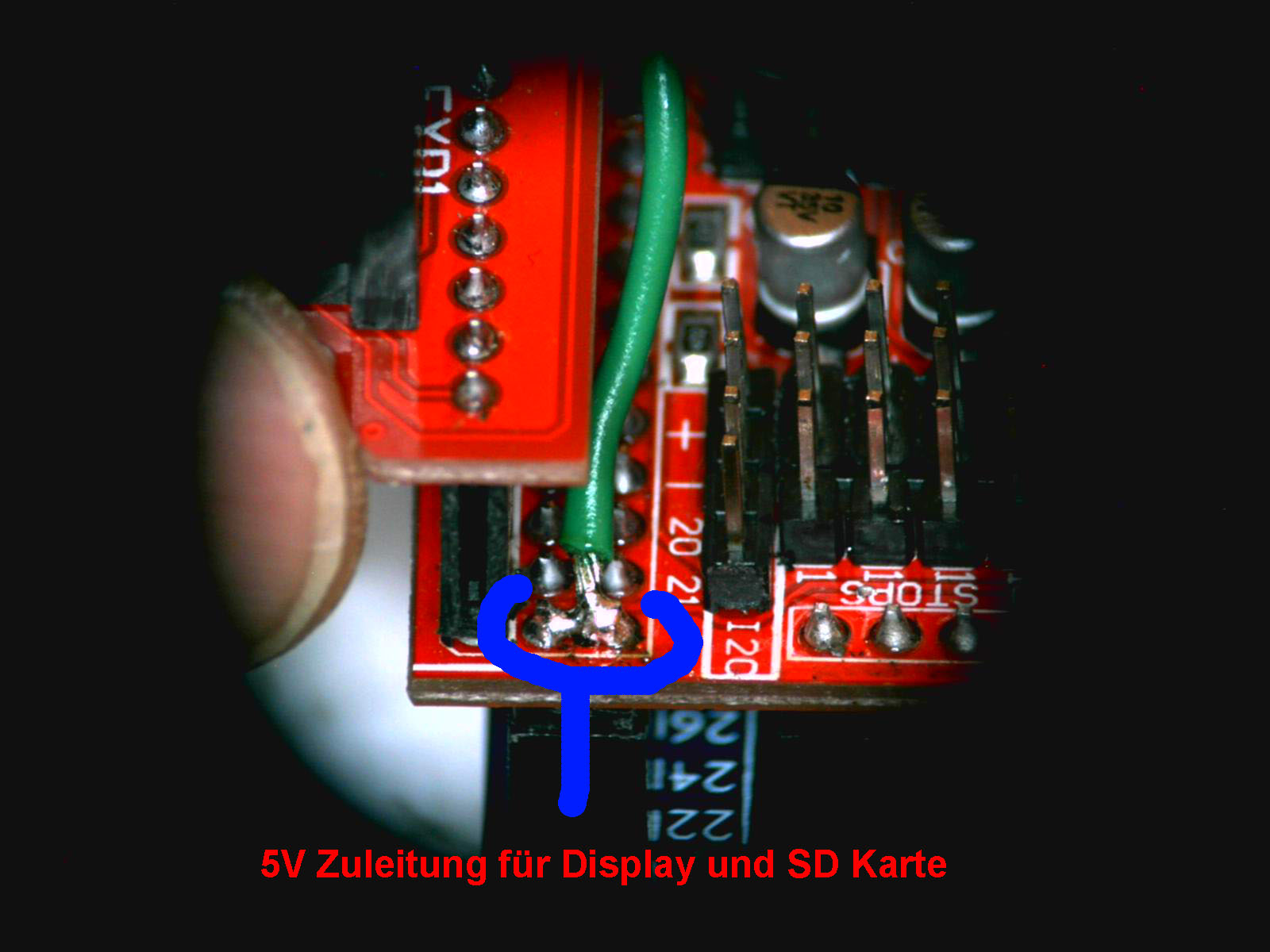

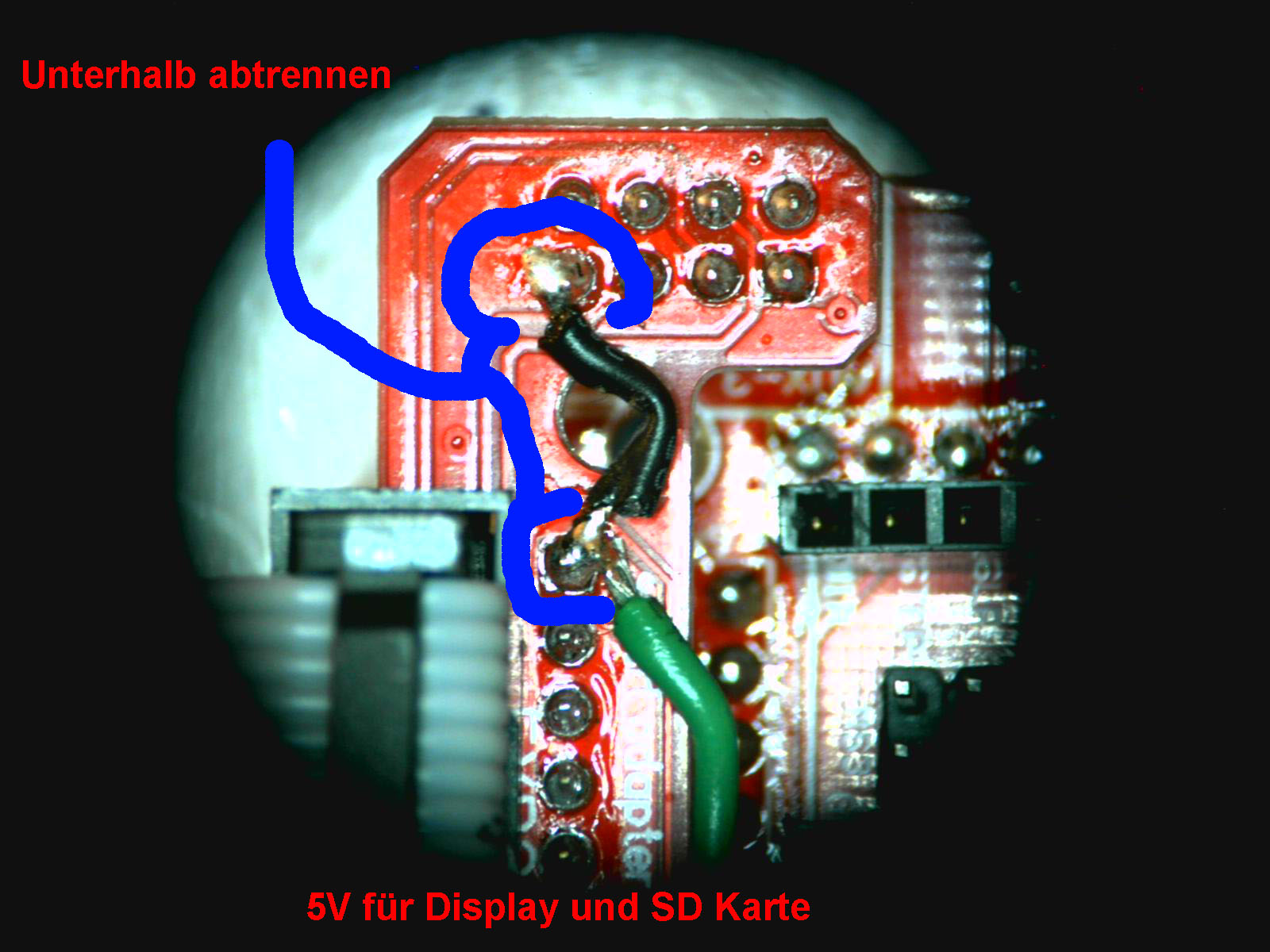

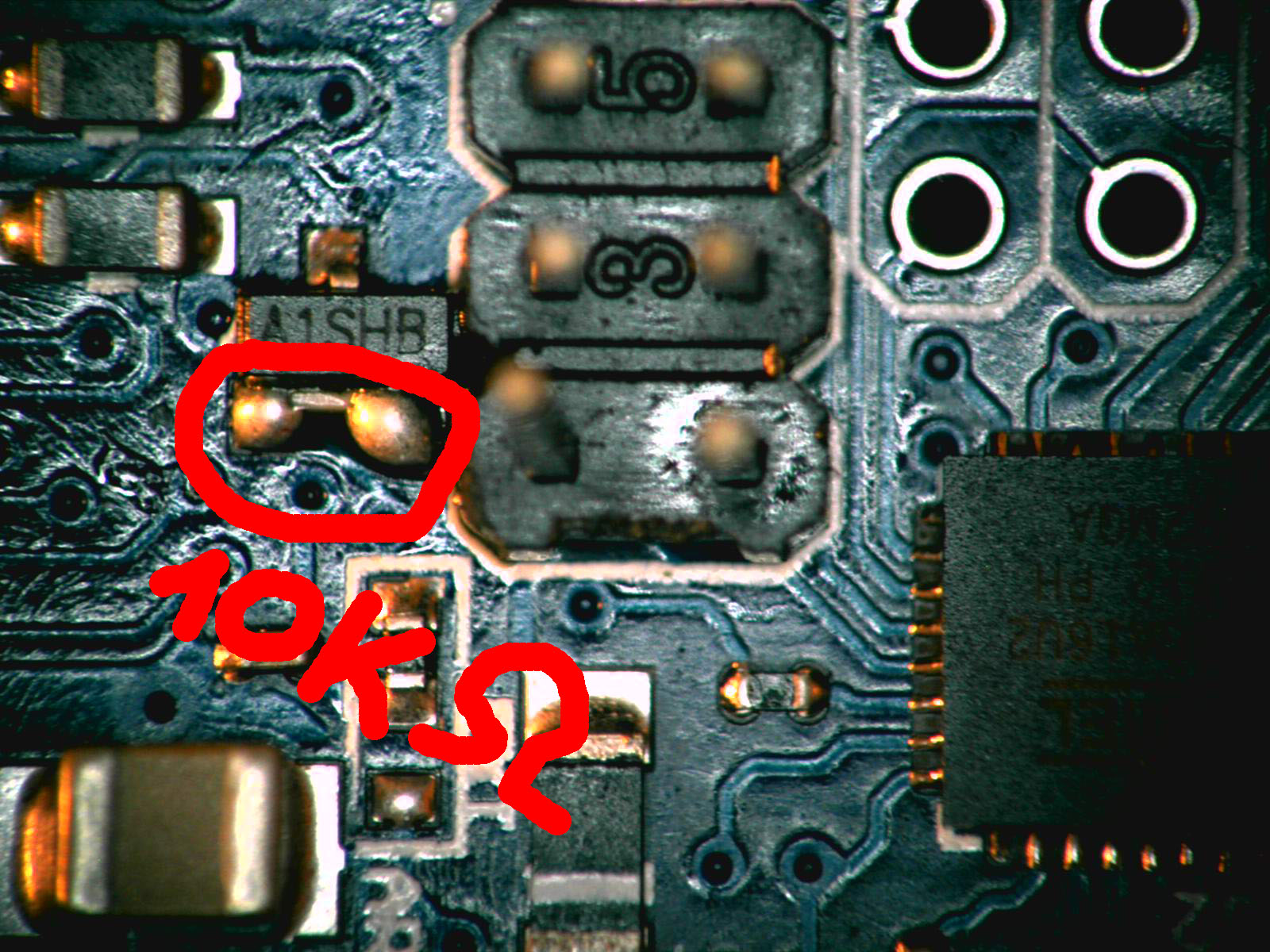

START Problem Nach Einschalten 10Kohm Auf Transistor 5V Zuleitung für Display und SD_Karte |
Ich habe das EEPROM
Problem mit Ramps 1.4 mit R3 Due gelöst. Selbst ist der MANN  Im 1.0 Repitier Configurator ist Smart RAMPS for DUE auszuwählen. nach dem download ist in der configuration.h MOTHERBOARD 408 auf MOTHERBOARD 413 zu ändern Danach müssen in der DisplayList.h diese Befehle Ausdokumentiert werden. //#elif MOTHERBOARD == 413 // RURAMPS4D //#undef BEEPER_PIN //#define BEEPER_PIN 62 //#define UI_DISPLAY_RS_PIN 63 //#define UI_DISPLAY_RW_PIN -1 //#define UI_DISPLAY_ENABLE_PIN 64 //#define UI_DISPLAY_D0_PIN -1 //#define UI_DISPLAY_D1_PIN -1 //#define UI_DISPLAY_D2_PIN -1 //#define UI_DISPLAY_D3_PIN -1 //#define UI_DISPLAY_D4_PIN 48 //#define UI_DISPLAY_D5_PIN 50 //#define UI_DISPLAY_D6_PIN 52 //#define UI_DISPLAY_D7_PIN 53 //#define UI_ENCODER_A 42 //#define UI_ENCODER_B 44 //#define UI_ENCODER_CLICK 40 //#define UI_RESET_PIN -1 //#define UI_INVERT_MENU_DIRECTION 1 so und danach nach wunsch in der pins.h Unter Punkt #if MOTHERBOARD == 408 || MOTHERBOARD == 413 die Ausgänge festlegen. Nächstes vorhaben CNC + Autobedleveling und Wlan Support.... |
Configurations Files zum
Download und Link Online
Configurator Repetier
Firmware 1.0
|
